一款適用于在高溫高壓條件下進行測量的便攜式流變儀已在 Thermo Scientific HAAKE Viscotester iQ 的基礎上研發問世。測量頭配專用支架，用于固定高溫高壓密閉元件所需的同軸圓筒溫控裝置。整套裝置拆卸方便，便于包裝進任意運輸箱內。每箱重量不超過 20kg（含產品），即使是飛機運輸，亦不存在問題。運抵目的地后， 儀器開箱和裝配可在數分鐘內完成，無需任何調試，便可直接運行測試。

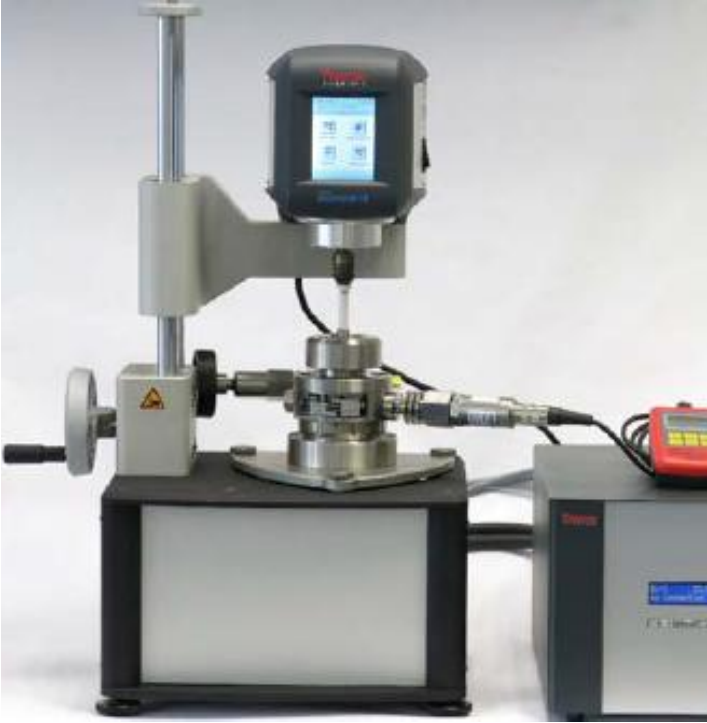

圖 1：配有高溫高壓密閉單元、電加熱溫控模塊TM-EL-C（含必備控制箱）

的 HAAKE Viscotester iQ 配置

為對高溫高壓密閉單元進行溫度控制，可使用不同的溫度模塊。將液體溫度模塊 TM-LI-C 連接至循環器，可實現精確恒溫控制。功能強大的電加熱溫度模塊可適用于溫度高達 300 度的測試。不同型號的鈦合金高溫高壓密閉單元最高壓力可達 600bar。在對具有化學腐蝕（酸液）性的樣品進行測試時，可使用壓力達 175 bar 的哈氏合金高溫高壓密閉單元，構成完整的產品組合。使用所提供的其中一個圓柱形轉子，可對均勻樣品進行測試。對于低粘度樣品，可選用雙狹縫測量夾具。若樣品含有較大顆粒，則所提供的其中一款葉片轉子為最佳選擇。

儀器的核心特性之一是可進行直觀操作。軟件可自動識別高溫高壓密閉單元的型號。當使用“dial（表盤）”選中高溫高壓密閉單元后，下部的升降位置與該型號的最適間隙相對應。停止升降操作時，測量頭緩慢下滑至測量位置。測量結束時，將測量頭調至頂部位置，取下高溫高壓密閉單元進行清潔。

Thermo Scientific HAAKE RheoWin的測量和評估軟件可用于此裝置的操作。使用該軟件，可定義、保存和使用包括數據評估和質控標準在內的測量程序。測試低粘度樣品時， 可執行日常校準，提高儀器靈敏度。

采用上述便攜式流變儀配置，可在確定原油、鉆井液以及壓裂液的流變特性時，輕松實現對（首先來自石油開采業的）樣品的壓力和/ 或溫度依賴性的現場監測。

圖 2 ： 20℃ 時的粘度曲線和采用壓敏元件 D400/300 和雙間隙夾具測得的大氣壓力（使用

Newtonian liquid E7，測量介于 100 s-1 和 1500 s-1 之間，容差為 ± 5%）。

訂購信息

262-0052 HAAKE Viscotester iQ（配高溫高壓密閉單元專用支架）

222-1862 液體溫度模塊 TM-LI-C（溫度范圍：-40℃～180℃），必備配件循環器

222-1857 電加熱溫度模塊 TM-EL-C（溫度范圍：≤ 300℃），必備配件：222-1991 控制箱

222-5062 HAAKE RheoWin 軟件

高溫高壓密閉單元的型號和配件取決于具體應用。

可選配件

HAAKE Viscotester iQ 高溫高壓密閉單元以下部件的運輸箱：

082-7916 支架

082-7917 測量頭、溫度模塊及相關配件

082-7918 高溫高壓密閉單元（含配件）

082-7919 UTMC 箱（需與電加熱溫度控制模塊 TM-EL-C 結合使用）
